Centripetal / centrifugal force

Share sket lg.. utk benda yg berpusing2..

                                                                            Rajah 1

Definition ;

Centripetal / centrifugal force : Daya yg menyebabkan satu2 objek bergerak dlm laluan bulatan.Kalau daya ni malar, maka magnitude velocity objek yg bergerak dlm pusingan tu akan malar, tp arah  velocity berubah, so ada perubahan velocity ( vector nih ) menjadikan adanya pecutan. Ingat balik, F = ma, kan, ada 'a' , acceleration, maknanya ada pecutan la.

           refer    http://en.wikipedia.org/wiki/Centripetal_force

Centripetal force = centrifugal force, cuma arah je berbeza. satu menarik, satu menolak. Dua2 force ni in equilibrium, sbb tu path objek akan sentiasa bulat.

Contoh,

                                                        Contoh 1


So next, mcmana nk cari acceleration objek? since F = ma kan, mass kite bole tau..so utk carik force, kene carik acceleration dlu lah.

Ingat, dlm motion ni, perubahan velocity adalah disebabkan perubahan arah, bukan perubahan magnitude velocity tu. And, magnitud velocity akhir dan awal adalah sama. Cuma arah je berbeza.

Refer Rajah 1, adalah menunjukkan perubahan vector velocity. So perubahan velocity, = velocity awal tolak velocity akhir, cam bese la tu kan. So perubhan velocity bahagi masa, dpt la acceleration yakni pecutan...

Utk faham equation kat Rajah 1, korang kene ingat ada satu equation dlm bulatan,

-----> s = r darab theta (bukaan sudut dlm unit radian)

       di mana,
                         s = panjang curve
                         r = radius
                         theta (Ѳ) = bukaan sudut curve td

So dpt la equation mcm kat dlm buku...

Rotational motion

Sblm aku tdo..share sket pasal rotational motion punye equation ;

Start dgn definition dlu la

Torque [daya pusingan] : Force [daya] (arah tangent dgn radius pusingan) darab dgn radius pusingan, dpt la nilai torque. Lg besa torque, lg besa daya pusingan. Sbb tu dlm spec engine, lg besa torque engine, lg kuat la engine tu kan. Contoh kalau nk compare engine. Kalau radius pusingan shaft due2 engine sama, lg besa torque engine tu, maknanye lg besa force la, pasal radius pusingan sama.

T = F . r [N.m]

Then, angular velocity

Angular velocity [bape cpt sudut bukak] : bukaan sudut bahagi masa diambil utk bukaan sudut tu (bukaan sudut / masa) ; --- >   ф/time = ω

yg ni normally unit die

radian / sec [rad/s]

---> 2Π radian  = 360 darjah (kene ingat nih)

Linear velocity plak.

Ok start dgn formula basic bulatan, ukur lilit, or perimeter bulatan = ( 2Π ) r ---> 2Π sama dgn bukaan 360 darjah kan

So, kalau roda begolek satu pusingan, maka jarak linear die sama dgn  2Πr la kan.

jadinye, utk linear velocity,  (bukaan sudut) darab r / masa la kan ---> ф r / t [m/s] or kalau susun balik, (ф/ t). r = ω . r

So dpt la 1 derivative equation , hasil gabungan 2 equation yg kite define td..heheh

Sblm pergi ke power, kite recap dlu.

Torque (T) = Force darab radius = F . r

Angular velocity (ω) =  Bukaan sudut / masa = ф / time

Linear velocity (v) = bukaan sudut darab radius bahagi masa = ф . r / t = (ф / t) . r = ω . r

Next, kite pegi kat Power plak

First jom define ape itu kerja dlu. Kerja (work) = Daya (force) darab jarak daya tu dikenakan. Contoh kalau kite tilak dinding, gunakan daya menolak, tp dinding x gerak2, maknanye xde keje la tu..tp kalau tolak kete ke, kete tu begerak, kerja = daya darab jarak kete tu gerak la.

So, kite ada, Kerja (work) = Daya (force) . jarak (distance)

Power = Kadar kerja yg dibuat, bahagi dgn masa kerja tu dibuat or dihabiskan. Kire lg byk keje korang buat dlm satu2 period masa, lg power la korang...

Power = Work / time

              = (Force . distance) / time [(F . d) /t]

                =  Force . (distance / time)  [F . (d/t)]

                   = Force . linear velocity [F . ω . r)

                       =  Torque . radius [(F . r) . ω]

layan

Bolt standard

Ok dah lame x menulis, aku nk share standard utk bolt. 3 grade yg common ;

1.) 4.6 (commercial grade)
2.) 8.8 (structural grade)
3.) 12.9 (high tensile grade)

So, pebendanye 4.6, 8.8, 12.9 tu?? hehe

Nombor first (4,8,12) tu represent ultimate tensile strength, n nombor lepas perpuluhan tu represent yielding stress ( keadaan bile bolt tu dah xbole kembali ke panjang or bentuk asal lepas tensile stress dah xde)

Contoh ;

Grade 4.6
     Ultimate tensile strength : 400MPa
     Yielding occur at 60% of Ultimate tensile strength : 240MPa.

So pasni korang bole la kire, bape byk bolt, ape saiz, standard yg mane korang nk pakai utk bwat joint. hehe

Since standard dlm engineering ni ada byk, korang faham satu standard, n bole la carik table utk comparison. Nt aku upload reference aku utk compare. Utk first ni, aku bg bolt punye table dlu.

Carik standard mane yg korang faham dlu, then bwat la comparison.

Belajar bahasa korea

Aku dah summary kan camane susun atur tulisan korea ni..sape2 yg bace n kalau ada nmpk yg tesalah, tegur la..hehe

Layannn

탁  수사간  바하사 고리야 니..ㅎㅎ ..브라자  바차 두루  난티 아구 아자 시깉2  타타바하사..   하도이  다  름밥 아구  타잎  구나  바하사 니....후후

Utk No 1,

Normally susunan camni kite guna masa menggunakan vokal yg, kalau kite rujuk post terdahulu, ada ruang kosong or, O (bulat cani) kat bahagian kiri. So tanda O ni akan digantikan dgn huruf konsonan.

No 2,

Sama jgn mcm no 1 td, cuma kali ni, huruf vokal die kalau stand alone, ada O ni kat bahagian atas, utk no 1 td, O die kat bahagian kiri kan.

No 3,

Utk no 3 ni, dia sama mcm no 1 td, just ada tambah huruf konsonan lg. Tp still melibatkan huruf vokal yg stand alone ada O ni kat bahagian kiri. Ikut summary kat atas utk susunan die.

No 4,

Sama mcm no 2, tp ada penambahan huruf konsonan. Refer contoh kat summary atas tu jgk.

No 5,

Yang ni special sket, pasal dia ada melibatkan 2 huruf vokal. Satu yg O die kat kire and O die kat bahagian atas. So korang bole tgk mcamana susunan die, just gantikan O dgn huruf vokal or konsonan.

Contoh
   bila o dan a begabung, bunyi die jadi oa = wa
   bila o dan ea begabung, jadi la oea = wea..

Nmpk kan?

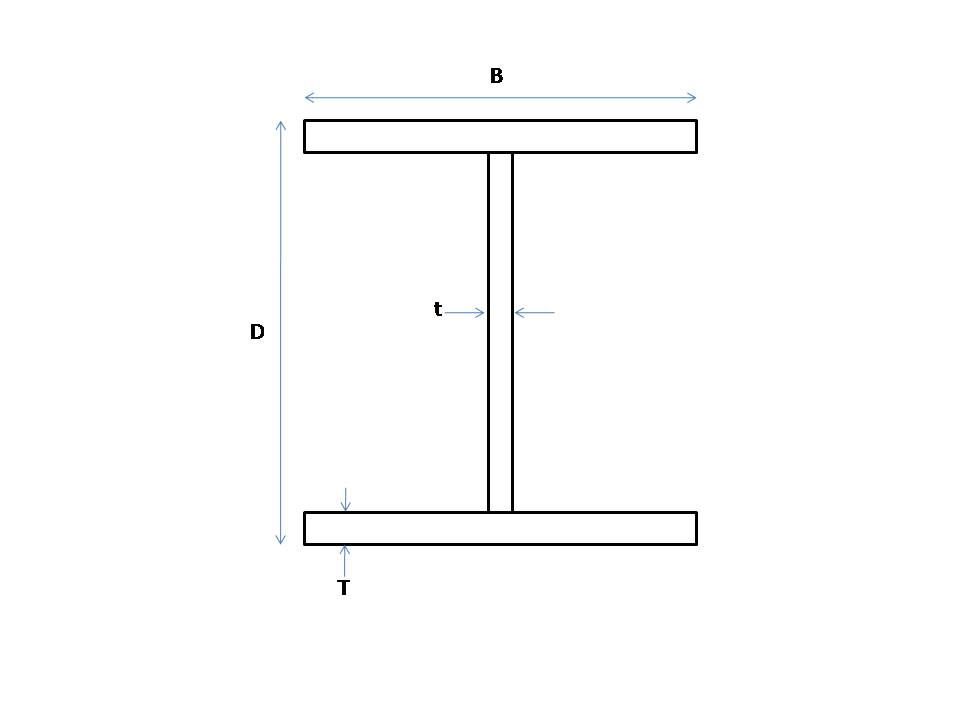

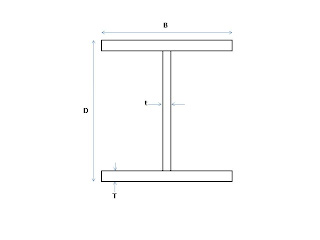

I beam specification

Yg ni mayb boleh jadi rujukan utk bakal2 jurutera mekanikal nt..kalau bole, sblm korang keje, standby la spec2 material yg dah ada kat pasaran..xde la bile korang perlu nt blur nk carik kat mana mcm aku dlu..haha..nk design structure pon payah, xkan beam pon nk custom kan, gilek ah. Antara list2 spec yg aku rase korang perlu ada ;

1. Beam (I beam, H beam etc)
2. Channel (U channel, C channel)
3. Bolt grade / strength
4. Material spec (structural steel la mostly kot yg salu aku encounter, standard dimension etc)
5. Standard2 antarabangsa (DIN JIS etc)

Heheh, ready je la google dlu, tp kat sini aku akan bg jgk ape yg aku dah ada..

Start dgn universal beam dlu..sume yg perlu ada utk korang bwat strength calculation ke, deformation ke, ada kat list ni..enjoyyy..kaka

huhuh layannn

Random thought

Kalau la kan..org islam pas smyg je bace surah Al Fatihah, pastu sedekah kat semua org2 islam lain, yg masih hidup and meninggal dunia, utk kesejahteraan bersama..mmg kite sentiasa di bwah rahmat ah..heheh..pnah tgh dokumentari pasal azan kn, yg sentiasa 24 jam berkumandang kat dunia ni, so klau sume org islam sedekah Al Fatihah utk stp org islam len, 24 jam la kite dpt pahala..and semoga pahala free ni bole mengubah stp org islam menjadi lebih baik..n bile kite sedekah kat org islam yg dah meninggal dunia, harap2 beban drg kurang sket..kite pon x sure nasib kite kat kubur nt camne kan, bayangkn kalau ramai org sedekah Al Fatihah kat kite, cun jgk..huahua
Btw gmba kat atas tu amek kat google je..kalau ada yg bace, niat la sedekah kat sume muslimin dan muslimat, yg hidup or yg dah meninggal dunia..heheh

Autodesk Inventor 2008

Salam semua..arini aku ingt bole stat kot utk tutorial inventor ni..aku pakai versi 2008 punye..ok, utk introduction, inventor 2008 ni basically die ada 4 format file ;

1. Part [.ipt] ---> part satu2 utk assembly nt
2. Assembly [.iam] ---> environment utk assemble kn part2 korang
3. Presentation [.ipn] ---> utk korang buat view dr assembly, pastu pecah2 kan die
4. Drawing [.dwg] ---> utk korang print proper drawing (drawing assembly, part, dgn presentation td)

So aku assume tutorial ni utk org yg xde/or kureng basic knowledge utk CAD modelling ni. (CAD : computer aided design : rekaan terbantu komputer? )

Utk arini aku nk intro dlu pasal software ni..ada pape soalan, nk emel kat aku personally pon boleh..yg mane aku tau aku jawab la. heheh

Orite, pas korang bukak je software ni, mende camni akan kuar dlu..(lepas korang dah cancel2 kotak yg kuar utk tutorial la, open file la etc)

So utk start, kene klik kat file >  new > select file ape korang nk bwat (ada 4 jenis file cam aku ckp td)

Ok klik file > new

Pastu kluar kotak cam kat atas tu..korang select 'matric' > Standard(mm).ipt ----> ni kire akan create 1 part la kire. Dimension (ukuran) semua akan dalam unit milimeter (mm) Lepas da klik akan jadi mcm gmba kat bwah pulak..

Ok so skang korang dah bole stat melukis..sketch 2D (2 dimension) punye drawing dlu..pastu baru akan masuk 3D (3 dimension) punye operation pulak.

Pasni aku akan tunjuk cane nk view kan 3D plane, and korang bole choose nk start sketch kat plane mane dlu..

memula right click, akan kluar box die, and korang pilih 'finish sketch'

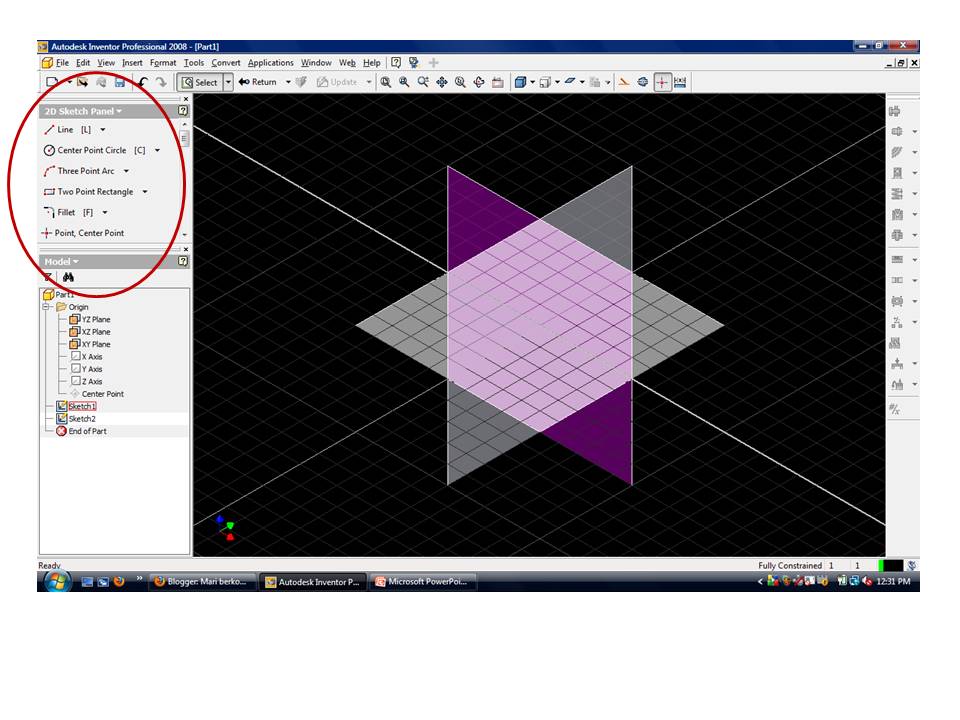

Lepas tu view die akan jadi camni..nmpk kosong je, sbb x visible kan lg sketch plane..

Pegi kat tmpt yg aku bulatkan tu, then right click, click kat visibility utk tiga2 plane (xy, yz, xz)

Then right click > isometric view

Die akan jadi camni plak

Pastu bole klik 'sketch' kat atas tu and klik je kat plane mane nk stat melukis..simple je kan? hehe
Pastuh view korang akan jadi camni plak la..then bole pilih tool utk melukis kat 2D sketch panel dah..

Orite, utk melukis, nt aku smbung..heheh..skali dgn cite mouse gesture (cane utk gune mouse utk pusing2kan drawing korang) software ni.

Okay..gdnyte
